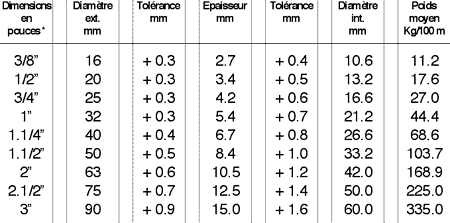

TABLEAU DIMENSIONNEL TUBE SISTÈME COPRAX
|
|
|
|
|
* La correspondance avec les dimensions en pouces se réfère au diamètre extérieur des tubes. Pour déterminer les débits, faire référence au "diagramme des pertes de charge”.
Le tube COPRAX appartient à la classe de pression PN20 et il est fourni en barres de 4 m.
|
|
|
tableau dimensionnel tube système COPRAX+Aluminium
|
|
|
|
|
|
RACCORDS
Le système COPRAX se compose d’une vaste gamme de raccords pouvant être subdivisés en deux groupes, selon l’utilisation:
a) Raccords en PP-R à souder;
b) Raccords en PP-R avec insert métallique.
Dans le premier cas, la jonction tube-raccord (et dans certains cas raccord-raccord) s’effectue par une opération de fusion entre les pièces, tandis que dans le second cas, une des extrémités du raccord est munie d’un insert métallique fileté, noyé dans le corps en PP-R. Ces figures sont utilisées dans les parties terminales de l’installation et permettent de se raccorder à des installations existantes ou en tout cas à des éléments métalliques filetés.
En ce qui concerne les figures et la disponibilité des raccords dans les différentes dimensions, faire référence aux pages 52-53-54-55 du présent manuel. |
|
|
